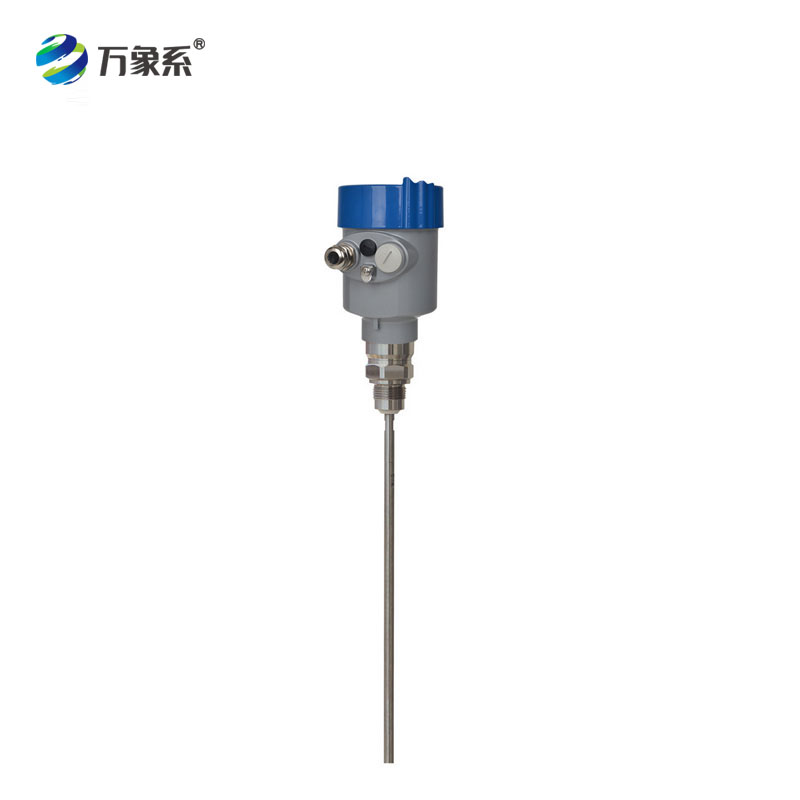

一、導播纜式雷達液位計產品原理

導播纜式雷達液位計又稱接觸式雷達液位計 ，雷達液位計，導播纜式雷達液位計采用雷達式測量技術，對液體，固體，粉塵進行精密的測量，并將測量數據遠程上傳到監測中心，實現用戶遠程查看數據，遠程操作等，解決了化工領域液位的測量準確度問題

導波雷達發出的高頻微波脈沖沿著探測組件(鋼纜或鋼棒)傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。

二、導播纜式雷達液位計技術參數

適用介質：液體，固體粉料

應用：液體及固體粉狀測量，復雜過程條件

防爆認證：Exia IIC T6 Ga/Exd ia IIC T6 Gb

測量范圍：液體0~20米﹑固體粉料0~10米

頻率：500MHz-1.8GHz

天線：單纜式天線

測量精度：±10mm

過程溫度：(-40～250)℃

過程壓力：(-0.1～4)MPa

信號輸出：(4～20)mA/HART

現場顯示：四位LCD可編程

電源：兩線制(DC24V)/四線制(DC24V/AC220V)

外殼：鋁/塑料

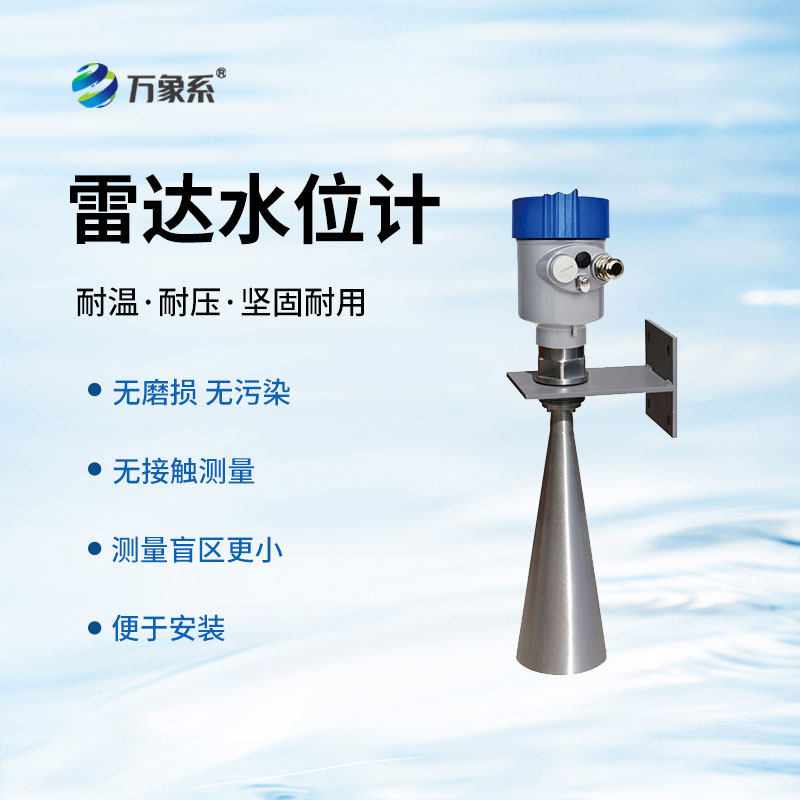

三、導播纜式雷達液位計產品特點

天線尺寸小，便于安裝;非接觸雷達，無磨損，無污染。

幾乎不受腐蝕、泡沫影響;幾乎不受大氣中水蒸氣、溫度和壓力變化影響。

嚴重粉塵環境對高頻物位計工作影響不大。

波長更短，對在傾斜的固體表面有更好的反射。

波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

測量盲區更小，對于小罐測量也會取得良好的效果。

高信噪比，即使在波動的情況下也能獲得更優的性能。

高頻率，是測量固體和低介電常數介質的最佳選擇。
